瑞士GEPY顶尖（肖布林顶针）技术资料：

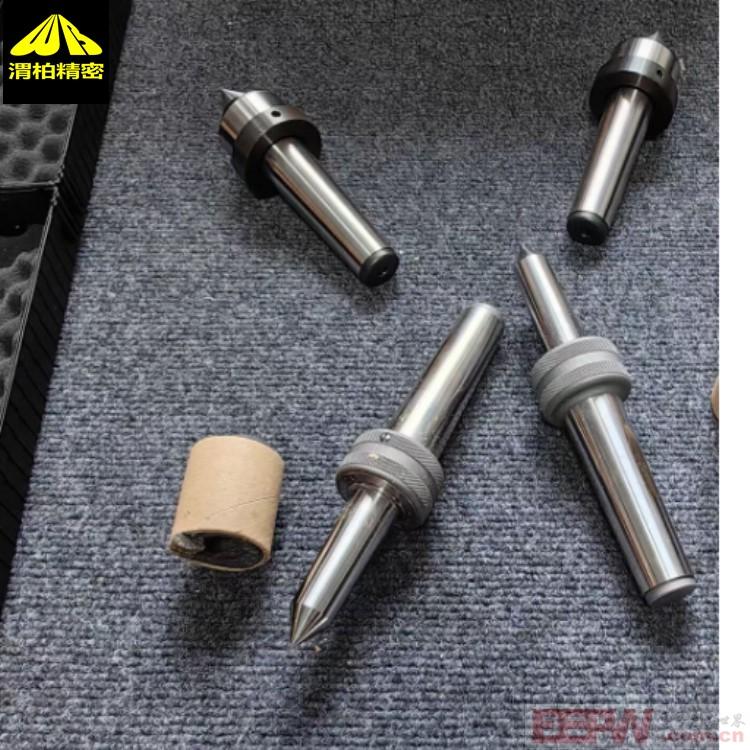

 GEPY高精度活顶尖的结构与原理

1.GEPY顶尖核心结构

   锥形头部：通常为60°锥角，与工件中心孔精密配合，材质为硬质合金或淬火合金钢（硬度HRC60+）。

   轴承系统：

     高精度滚子轴承：常用角接触球轴承或圆锥滚子轴承，支撑径向和轴向载荷。

     静压轴承（高端型号）：通过液压油膜实现无接触支撑，零磨损，适合超高速加工。

   密封与润滑：多层密封圈防止切屑和冷却液侵入，内部填充高速润滑脂（如锂基脂）。

2. gepy顶尖工作原理

   - 活顶尖安装在车床尾座中，通过弹簧或液压预紧力夹紧工件。

   - 加工时，顶尖随工件同步旋转，减少摩擦热和磨损，避免固定顶尖因摩擦导致的工件热变形。

  Gepy磨床顶尖的核心特点

1. 高精度与刚性

 顶尖的锥面（通常为60°锥角）需经过精密磨削，确保与工件的中心孔（或定位孔）紧密配合，径向跳动误差通常控制在0.002~0.005mm以内。

 材质多采用合金钢（如GCr15）或硬质合金，经过热处理（淬火+低温回火）后硬度可达HRC60以上，耐磨性强。

2. Gepy顶尖类型多样，适应不同需求

 GEPY固定顶尖（死顶尖）：

   无内部轴承，直接固定在磨床尾座上，适用于低速、高刚性加工。

   优点：结构简单，刚性好，精度高；缺点：摩擦大，需定期润滑。

 GEPY回转顶尖（活顶尖）：

   内部含高精度滚子轴承或静压轴承，顶尖随工件同步旋转，适用于高速、长周期加工。

   优点：减少摩擦热，延长寿命；缺点：轴承间隙可能影响精度。

 GEPY弹性顶尖：

   顶尖头部可微调，用于补偿工件或顶尖的微小偏差，适合薄壁零件或易变形工件的加工。

3. GEPY顶尖特殊功能设计

 冷却液通道：部分顶尖内部设计有冷却液孔，可直接冷却工件接触面，减少热变形。

 液压或气动锁紧：自动化磨床中常用液压顶尖，通过压力快速夹紧工件，提升效率。

---
